O cenário energético global está passando por uma transformação fundamental. O aumento das tarifas de electricidade, a rápida proliferação da energia solar nos telhados e a necessidade urgente de reduzir a dependência da rede fizeram com que a tecnologia de inversores híbridos passasse de uma solução de nicho para um requisito principal para sistemas de energia residenciais e comerciais. No centro desta mudança está o inversor híbrido baseado em armazenamento de energia fotovoltaica e bateria – um dispositivo que faz muito mais do que simplesmente converter energia solar CC em eletricidade CUm utilizável. Orquestra ativamente o fluxo de energia através de múltiplas fontes para maximizar o autoconsumo, minimizar custos e garantir a continuidade do fornecimento.
O que um inversor híbrido realmente faz
A inversor híbrido é fundamentalmente um dispositivo de gerenciamento de energia multidirecional. Ao contrário de um inversor string padrão que converte apenas a saída solar CC em CA para uso imediato ou exportação para a rede, um inversor híbrido gerencia simultaneamente a energia dos painéis fotovoltaicos, um sistema de armazenamento de energia da bateria (BESS), a rede elétrica e, opcionalmente, um gerador de backup. Ele decide em tempo real de qual fonte consumir, se deve carregar a bateria e quando exportar a energia excedente – tudo com base em lógica de prioridade configurável e dados de consumo em tempo real.
Esta capacidade é o que torna os inversores híbridos fundamentais para alcançar a paridade energética – o ponto em que o custo da energia autogerada e autoarmazenada se iguala ou cai abaixo dos preços de importação da rede. Ao deslocar as cargas de forma inteligente e evitar as importações da rede nos horários de pico, um sistema inversor híbrido bem configurado pode reduzir drasticamente as contas de eletricidade, ao mesmo tempo que serve como um backup resiliente durante interrupções.
Arquitetura central: como os caminhos de poder são estruturados
Compreender a arquitetura interna de um inversor híbrido ajuda os operadores e instaladores a tomar melhores decisões de configuração e dimensionamento. Um inversor híbrido baseado em armazenamento fotovoltaico e bateria normalmente integra vários blocos funcionais importantes em uma única unidade:
- Carregador Solar MPPT : rastreia o ponto de alimentação do arranjo fotovoltaico para extrair a energia sob condições variáveis de irradiância e temperatura. Os modelos mais avançados incluem dois ou mais rastreadores MPPT independentes para lidar com matrizes com diferentes orientações ou perfis de sombreamento.
- Conversor de bateria bidirecional : Carrega a bateria solar ou da rede e descarrega-a para fornecer cargas. A eficiência nas direções de carga e descarga impacta diretamente as perdas de ida e volta do sistema, portanto, classificações de eficiência do inversor acima de 97% são preferidas para aplicações de alto ciclo.
- Interface de grade e anti-ilhamento : gerencia a sincronização com a rede elétrica para importação/exportação contínua e inclui proteção anti-ilhamento obrigatória para evitar retroalimentação durante interrupções na rede, conforme exigido por padrões como IEEE 1547 e VDE-AR-N 4105.
- Bypass AC e chave de transferência : Nos modos fora da rede ou de backup, o inversor alterna as cargas da rede para a bateria/fornecimento solar, normalmente dentro de 10 a 20 milissegundos, rápido o suficiente para sustentar equipamentos sensíveis, como dispositivos médicos ou infraestrutura de TI.
- Porta de entrada do gerador : Muitas plataformas de inversores híbridos incluem uma entrada CA dedicada para um gerador a diesel ou a gás, permitindo que o sistema use a energia do gerador para carregar baterias ou complementar o fornecimento de carga quando a energia solar e o armazenamento são insuficientes.

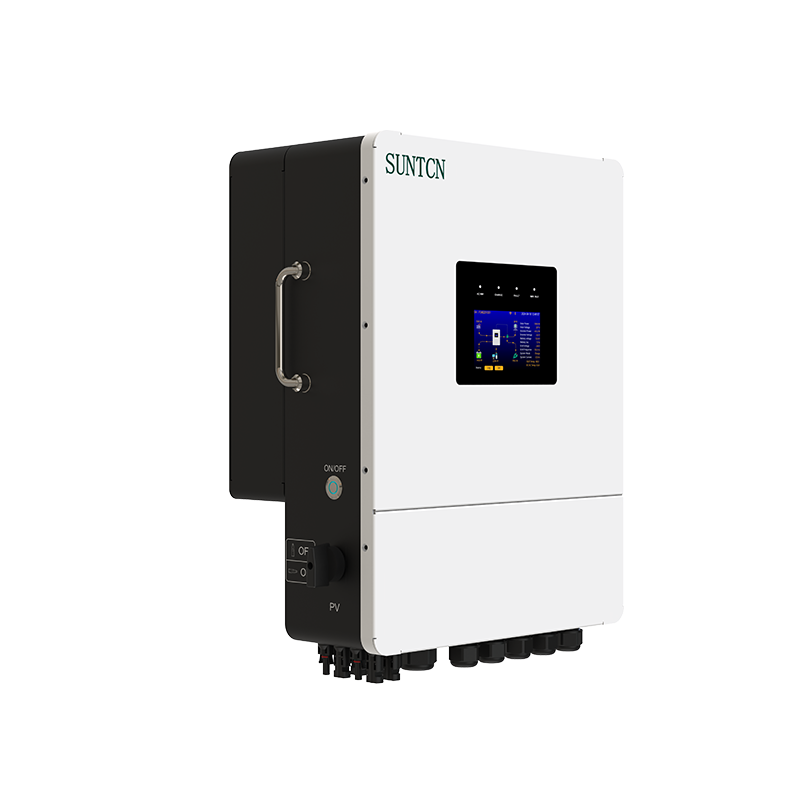

O inversor híbrido SUNTCN integra todos esses caminhos em um chassi compacto e de alta eficiência, permitindo que os instaladores conectem energia fotovoltaica, baterias, rede e geradores sem dispositivos de acoplamento externos. Essa arquitetura completa reduz a complexidade da instalação e a contagem de componentes — uma vantagem importante tanto em reformas residenciais quanto em novas construções comerciais.
Gerenciamento de fluxo de energia: lógica de priorização explicada
A verdadeira inteligência de um inversor híbrido está no seu algoritmo de gestão de energia. As plataformas oferecem modos operacionais configuráveis que definem a ordem de preferência de como a energia é fornecida, armazenada e exportada. Os três modos comuns são:
Modo de prioridade solar
Neste modo, toda a saída solar disponível é utilizada para alimentar as cargas conectadas. Qualquer excedente após o atendimento das cargas é direcionado para carregar a bateria. Assim que a bateria atinge o limite máximo de estado de carga (SoC) configurado, o excesso de energia solar é exportado para a rede ou reduzido dependendo das regulamentações locais. A importação da rede só é acionada quando a produção solar e a descarga da bateria juntas não conseguem atender à demanda. Este modo é ideal para a maximização do autoconsumo em ambientes de tarifas feed-in (FiT) onde os preços de exportação são baixos.
Modo de prioridade de bateria
Aqui o sistema prioriza a descarga da bateria para atender às cargas antes de retirar da rede. A Solar ainda carrega a bateria durante o dia, mas a lógica de despacho é ajustada para maximizar a utilização da bateria. Este modo é adequado às estruturas tarifárias de tempo de uso (TOU), onde a eletricidade da rede é significativamente mais barata fora dos horários de pico. A bateria é carregada de forma barata durante a noite e descarregada durante os períodos de pico de preços, gerando reduções substanciais nas contas.
Modo de prioridade de rede
No modo de prioridade de rede, o inversor utiliza principalmente a rede para fornecer cargas e só muda para bateria ou energia solar quando a energia da rede não está disponível ou as tarifas excedem um limite definido. Este modo é utilizado em mercados com tarifas de aquisição elevadas, onde a exportação de energia solar é economicamente mais vantajosa do que o autoconsumo, ou em sistemas onde a longevidade da bateria é priorizada em detrimento do ciclo diário.
Compatibilidade e dimensionamento de baterias para sistemas híbridos
A escolha da química e da capacidade da bateria tem um impacto direto no desempenho geral de um sistema inversor híbrido. O fosfato de ferro-lítio (LiFePO4) tornou-se o produto químico dominante para aplicações residenciais e comerciais leves devido ao seu ciclo de vida (normalmente 3.000–6.000 ciclos completos), estabilidade térmica e alta tolerância à profundidade de descarga (DoD) de até 90–95%.
Ao dimensionar o banco de baterias, as principais variáveis a serem equilibradas são:
- Perfil de carga diária : Calcule o consumo médio diário de energia (kWh) e identifique os períodos de pico de demanda que precisam ser compensados da rede.
- Requisito de autonomia : Para aplicações críticas de backup, dimensione a bateria para fornecer cargas essenciais por um período de 8 a 12 horas sem entrada solar.
- Taxa de descarga contínua do inversor : Certifique-se de que a corrente de descarga contínua da bateria (taxa C) seja compatível com a potência de saída CA do inversor para evitar gargalos durante eventos de alta carga.
- Expansibilidade : Selecione um inversor híbrido que suporte a expansão da capacidade da bateria através de módulos de bateria paralelos, permitindo que o sistema cresça à medida que as necessidades de energia aumentam ao longo do tempo.
| Química da Bateria | Ciclo de vida | Máximo DoD | Caso de uso típico |
|---|---|---|---|
| LiFePO4 | 3.000–6.000 | 90–95% | Residencial, C&I, fora da rede |
| NMC (Li-NMC) | 1.500–3.000 | 80–90% | Instalações com espaço limitado |
| Chumbo-ácido (AGM) | 300–700 | 50% | Retrofit de baixo custo/legado |
Integração do Gerador: Ampliando a Resiliência do Sistema Híbrido
Para locais com interrupções frequentes na rede ou com altos requisitos de autonomia fora da rede, a integração de um gerador com o inversor híbrido cria uma arquitetura robusta de backup de múltiplas fontes. O inversor híbrido atua como controlador mestre, iniciando automaticamente o gerador quando o SoC da bateria cai abaixo de um limite definido e desligando-o quando a bateria estiver suficientemente recarregada – normalmente até 80% para proteger o ciclo de vida.
Um parâmetro de configuração chave é o limite de corrente de carga do gerador , o que evita a sobrecarga de um gerador, restringindo quanto de sua saída o inversor usa para carregar a bateria versus alimentação de carga. Por exemplo, um gerador de 5 kVA funcionando a 80% da capacidade (4 kW) pode alocar 2,5 kW para cargas e 1,5 kW para carregamento de bateria, garantindo que o gerador opere com um fator de carga confortável e eficiente. O dimensionamento adequado do gerador deve levar em conta tanto a carga combinada quanto a demanda de carregamento que o inversor híbrido pode apresentar simultaneamente.
Monitoramento, registro de dados e gerenciamento remoto
Um inversor híbrido sem monitoramento abrangente é uma oportunidade perdida. Dados históricos e em tempo real sobre rendimento solar, estado de carga da bateria, consumo de carga, importação/exportação da rede e eficiência do sistema são essenciais para validar o desempenho do sistema em relação às metas de projeto e para detecção proativa de falhas.
As principais plataformas de inversores híbridos - incluindo aquelas da linha de produtos SUNTCN - fornecem monitoramento conectado à nuvem via Wi-Fi ou comunicação Modbus RS485 para um registrador de dados local, com dados acessíveis através de um portal da web ou aplicativo móvel. As principais métricas a serem monitoradas diariamente incluem:
- Proporção de autoconsumo : A percentagem de geração solar consumida diretamente no local (meta: acima de 70% em sistemas residenciais bem otimizados).
- Índice de autossuficiência : A porcentagem da demanda total de carga atendida por energia solar e bateria sem importação de rede (meta: 60–80% em climas de latitudes médias com dimensionamento adequado de bateria).
- Contagem do ciclo da bateria e SoH : O monitoramento do estado de saúde permite o planejamento proativo da substituição da bateria antes que a degradação da capacidade afete o serviço.
- Curva de eficiência do inversor : Faça referência cruzada da eficiência de produção real com a eficiência nominal do CEC ou da UE para identificar anomalias que possam indicar um problema de hardware.
Atendendo às futuras demandas energéticas com uma plataforma híbrida escalável
Um dos argumentos convincentes para a implantação de um inversor híbrido hoje é a preparação para o futuro. A procura de energia em locais residenciais e comerciais está a aumentar, impulsionada pelo carregamento de veículos elétricos, pelas bombas de calor que substituem o aquecimento a gás e pela eletrificação dos processos industriais. Um sistema inversor híbrido com armazenamento de bateria expansível, entrada fotovoltaica multi-MPPT e compatibilidade com gerador pode absorver essas novas cargas de forma incremental sem exigir a substituição da infraestrutura no atacado.
Os operadores de rede também oferecem cada vez mais programas de resposta à demanda e de usinas de energia virtuais (VPP) que recompensam o gerenciamento flexível de carga. Plataformas de inversores híbridos com API aberta ou capacidade de integração VPP certificada permitem que os proprietários de locais participem desses programas, gerando receita com sua energia armazenada e, ao mesmo tempo, fornecendo serviços de estabilidade de rede. À medida que as políticas de tarifas feed-in evoluem a nível global, esta capacidade de passar de um exportador passivo para um participante activo na rede será um diferenciador significativo para os sistemas actualmente implementados.
A combinação de um conjunto fotovoltaico bem concebido, um banco de baterias de tamanho adequado e um inversor híbrido inteligente representa o caminho prático e economicamente viável para a independência energética para a maioria dos utilizadores finais. A seleção de uma plataforma com gerenciamento comprovado de múltiplas fontes, alta eficiência de ida e volta e fortes recursos de monitoramento remoto garante que o sistema continue a agregar valor muito além de seu período de retorno inicial.
